こんにちは＾＾

この土日は良い天気でしたね。
キャンプ記事がたくさんUpされている事と思います。
そんな日に私は工作やってます＾＾；

今回は『作ってみたいもの』の中の焚火台を作ってみました。

参考として

【ユニ　ファイアスタンドⅡ】
使用時サイズ：400x400x300mm
収納サイズ：60x60x570mm

【ユニ　ファイアグリル】
使用時サイズ：430x430x330mm
収納サイズ：380x380x70mm

この辺りの寸法を参考にしたいと思っています。

↑とりあえずこんな形で作ろうと＾＾

まずはステンのパイプを用意します。
が・・・
用意したパイプの長さが1000mmと思っていましたが910mmしかありませんでした＞＜
う～ん。。。
まいっか。
足の1本を910mmの半分455mmで作っちゃおう！

ステンのパイプを切って・・・

パイプの中心で固定する器具を作ろうとしたら・・・
40mmx4=160mmの長さが必要なのですが、150mmしかない・・・
なんだか、ツメが甘いな～＞＜
(40mmx2)x2枚にする事にします。

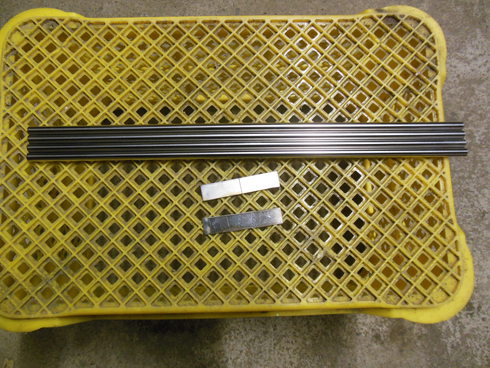

という事でパイプと板(ステン＠1mm)2枚を用意しました

うし！
じゃ、真ん中の金具を作っていくか～
上の写真の2枚の板を折り曲げていきます。


うし！
見事に直角＾＾）ｂ

ここで気付きます。
・・・パイプと接続するための穴を開けてない～　＞＜

なんだかな～
今日は失敗が多いぞ。

ドリルで穴をあけて・・・


これで良いかな？

これをハンダで組み合わせます。
ペタペタ・・・
ウリウリ・・・
・・・くっ付かない＞＜
な～ぜ～！
ハンダが弾いちゃいます。

ヌリヌリ・・・ヌリヌリ・・・
・・・・あ゛～～～っ
付か～～～ん　-。-メ

にゃろめ！
溶接しちゃるっ！

これだけのために溶接機を引っ張り出してきました＾＾；

バチバチッっと♪


フフ・・・
勝った！　＾＾)ｖ
ちょっと溶けちゃいましたが　＾＾；

スパッタと溶接部分がボコボコなのでヤスリで磨いて


こんな感じになりました

パイプに穴をあけて


合体！

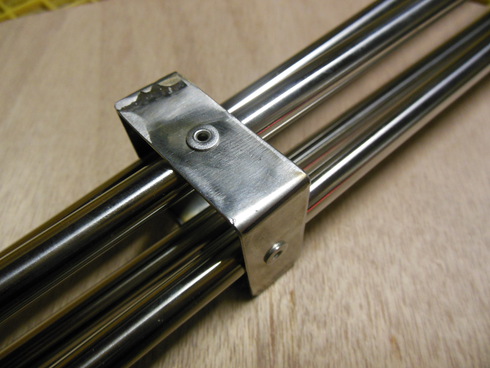

こんな感じでリベット留めです

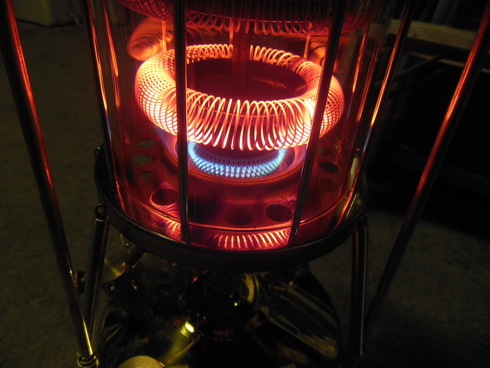

ちなみに寒いので


武井点けてます＾＾



パイプの接地面にはゴムの足を付けました
ここまでやると製品っぽいですね＾＾

足を開いてみると


うん
イイんじゃない？

でも、、何だか薪を載せる所が狭いような　(・・？
寸法を測ってみると


27cmしかない＞＜
パイプの長さが短いのもあるでしょうが・・・狭すぎじゃない？
40cmの予定で作ったのですが。。。

とりあえずこれで進めちゃおう。

焚火台に掛ける網を作って・・・と



ステンの網を折り曲げてワイヤーを通してリベットで留めています

焚火台に掛けてみると


あ・・・網を大きく作りすぎ＞＜



ホースクリップに引っ掛けようと思ったのですが・・・


焚火台の足の中心にある金具を一度取り外して、金具の厚み(高さ)を薄くすればもうチョット開きそうなのでやってみようかと＾＾；

とりあえず、今回はこんな感じでした。
金具を削ったらまた【追記】でUpしますね～


ではでは～
(´∀｀*)ﾉｼ　ﾊﾞｲﾊﾞｲ


【2/7　追記】

焚火台の高さを測ってみました。


29cm弱ですね。

もうチョット低くして焚火面を広げようとしたのですが・・・
さすがステンのリベット！
取れない～　＞＜
力任せにやっと1ヶ所外せましたがドリルの刃がバカになってしまいました＾＾；

う～ん・・・
あきらめよう！

網のサイズを小さくしなきゃかな・・・めんどいから、鉄の丸棒で冶具を作って無理やり広げちゃうか？
そっちの方がメンドイかな＾＾；
